SMT貼片打樣必備資料清單

發布時間 :2025-04-02 17:26 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
作為擁有20年PCBA加工經驗的深圳宏力捷電子技術團隊,我們深知規范的技術資料是確保SMT貼片打樣質量與效率的關鍵。結合行業標準和實際生產經驗,現將SMT貼片打樣所需的必要資料清單及準備要點詳細說明如下:

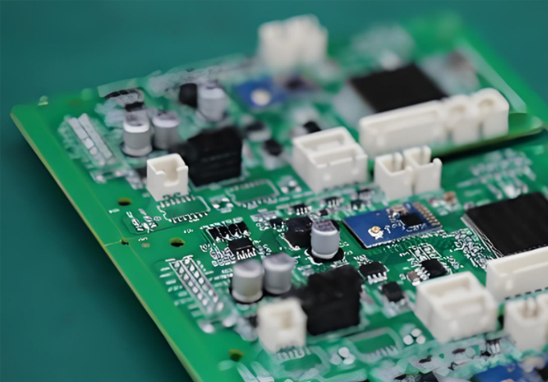

SMT貼片打樣必備資料清單

一、核心資料清單(6大必備文件)
1. PCB設計文件包
- Gerber文件:需包含RS-274X格式的頂層/底層銅箔層、阻焊層、絲印層、鉆孔層等完整文件
- 拼板圖紙:標注V-CUT或郵票孔位置及尺寸,建議提供1:1 PDF圖紙
- 板厚要求:明確標注基材厚度及成品公差范圍(常規±0.1mm)

2. BOM物料清單
- 完整元器件清單:包含位號、物料編碼、品牌型號、封裝類型、用量等
- 關鍵參數標注:IC需注明包裝方式(編帶/托盤),特殊元件需標注極性方向
- 替代料說明:允許替代的物料需明確標注替代優先級

3. 坐標文件(Centroid File)
- 導出格式:推薦CSV/TXT格式,需包含X/Y坐標、旋轉角度、元件面
- 精度要求:小數點后至少保留3位(單位毫米),建議以PCB左下角為原點
- 特殊元件處理:異形元件需單獨標注定位基準點

4. 工藝技術要求
- 焊接標準:明確IPC-A-610等級要求(建議至少Class 2級)
- 特殊工藝:需標注點膠/屏蔽罩/散熱片等特殊工藝要求
- 檢測標準:注明AOI檢測參數或特定功能測試需求

5. 鋼網文件(可選但建議提供)
- 文件格式:提供與PCB對應的Gerber文件(單獨標注鋼網層)
- 開孔要求:特殊元件需標注階梯鋼網或擴孔需求

6. 樣品測試方案
- 測試點標注:提供需量測的關鍵測試點位置及參數
- 功能測試流程:簡要說明樣品的通電測試步驟及合格標準

二、資料準備注意事項
1. 版本一致性:確保PCB文件、BOM清單、坐標文件為同一版本
2. 文件命名規范:建議采用"項目編號_文件類型_版本號"命名方式
3. 特殊元件說明:對BGA、QFN等精密封裝元件需單獨提供三維封裝圖
4. 物料采購備注:指定品牌型號或提供替代方案建議響應時間

三、常見問題解答
Q:可否接受Protel/PADS源文件?
A:建議提供標準化Gerber文件,源文件需配合設計軟件版本說明

Q:坐標文件生成注意事項?
A:需確認元件中心點坐標,建議使用Altium/Cadence等專業軟件導出

Q:最小打樣數量要求?
A:常規SMT打樣支持5-10pcs起訂,支持單/雙面貼裝工藝

作為通過ISO9001認證的PCBA代工廠,宏力捷電子配備日本FUJI NXT III貼片機、德國ERSA回流焊等專業設備,提供48小時極速打樣服務。為確保打樣質量,建議提前3個工作日提交完整技術資料,我司工程團隊將進行DFM可制造性分析并反饋優化建議。
