PCB板變形對PCBA加工的影響

發布時間 :2025-03-07 16:51 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在電子產品制造領域,PCB板作為電子元器件的核心載體,其物理形態的穩定性直接影響著PCBA加工質量。深圳宏力捷電子深耕PCBA代工代料行業20余年,通過上萬次生產實踐發現,PCB板變形是導致PCBA加工良率下降的關鍵隱患之一。本文將從專業角度解析PCB變形的影響機理,并分享我們的技術解決方案。

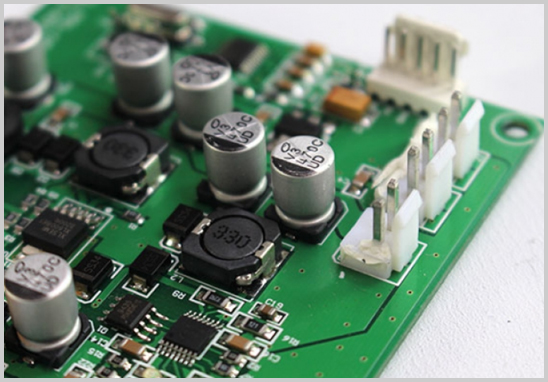

PCBA代工代料廠家

一、PCB板變形的五大質量隱患
1. 精密焊接缺陷
當PCB板發生0.5mm以上的翹曲時,SMT貼片過程中焊膏印刷均勻性將下降23%。宏力捷實測數據顯示,在回流焊階段,變形板卡會導致QFP封裝器件引腳虛焊率提升至正常值的2.8倍,BGA焊點氣孔率增加40%以上。

2. 元器件機械應力損傷
彎曲的PCB板在DIP插件工序中,通孔元件引腳承受的剪切應力可達正常值的3-5倍。這種持續應力會導致多層板內層銅箔出現微裂紋,經高溫老化測試后,線路阻抗異常率最高可達12%。

3. 自動化測試誤差
在ICT/FCT測試環節,變形板卡與測試治具的接觸不良率提升約35%。宏力捷質量中心統計顯示,此類接觸不良引發的誤判率占整體測試異常的28%,嚴重影響生產效率。

4. 組裝結構匹配異常
對于需要精密組裝的醫療設備、工業控制器等產品,PCB變形超過0.75mm時,與外殼的裝配合格率下降至不足60%。我們曾幫助某醫療器械客戶解決因變形導致的屏蔽罩安裝問題,使產品直通率從73%提升至98.6%。

5. 長期可靠性風險
經2000小時高溫高濕試驗驗證,存在變形的PCBA產品,其焊點疲勞壽命縮短約30-40%。在振動測試中,變形板卡的元件脫落風險是標準板的2.3倍。

二、PCB變形的成因深度解析
宏力捷電子技術團隊通過DOE實驗分析發現,導致PCB變形的關鍵因素包括:
- 材料選型失當:FR-4基板Tg值低于130℃時,回流焊變形風險增加45%
- 疊層設計缺陷:非對稱層壓結構導致Z軸膨脹系數差異超過15%
- 熱應力沖擊:波峰焊時板面溫差超過80℃引發的局部應力集中
- 工藝參數偏差:SMT回流焊溫升速率超過3℃/秒時,變形概率增加30%

三、宏力捷電子的系統化解決方案
1. 設計階段預防措施
• 提供專業的疊層結構仿真服務,通過ANSYS軟件預測變形趨勢
• 開發智能拼板方案,采用郵票孔+加強筋設計,降低V-CUT應力
• 推行DFM審核制度,對元件布局熱平衡性進行優化

2. 生產制程控制技術
• 配置全自動PCB烘烤線,精準控制預烘烤參數(125℃±5℃,4-6小時)
• 采用三段式回流焊曲線優化技術,將峰值溫度偏差控制在±2℃以內
• 創新應用真空托盤過爐工藝,使大尺寸板卡(400mm以上)變形量降低70%

3. 質量保障體系
• 在線部署3D激光翹曲度檢測儀,實時監控0.05mm級形變
• 建立PCB來料形變數據庫,實施批次分級管理
• 開發智能補償系統,對微變形板卡進行貼裝參數動態調整

作為通過ISO9001和IATF16949雙認證的專業PCBA代工廠,宏力捷電子建立了從工程設計到量產交付的全流程防變形管控體系。我們的SMT產線配備日本JUKI高速貼片機和德國ERSA回流焊設備,配合自主開發的工藝管理系統,可將PCB變形不良率控制在0.3%以下。

針對高精密醫療、汽車電子等特殊領域,我們提供定制化解決方案:
• 采用低CTE陶瓷基板加工技術
• 開發低溫焊接工藝(峰值溫度235℃)
• 實施分階段應力釋放方案

通過持續的技術創新和嚴格的過程管控,宏力捷電子已為超過500家客戶解決PCB變形導致的品質問題。選擇我們的一站式PCBA代工服務,您將獲得:
- 專業DFM分析團隊支持
- 全流程變形防控方案
- 99.98%的焊點一次合格率
- 完善的可靠性驗證體系

立即聯系我們的工程技術團隊,獲取針對您產品的防變形優化方案,共同打造零缺陷的PCBA產品。
