當所有零件的參考位置(CRD)印刷從電路板上取消會發生什么事?

發布時間 :2017-12-29 08:55 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
當所有零件的參考位置印刷從電路板上取消會發生什么事?

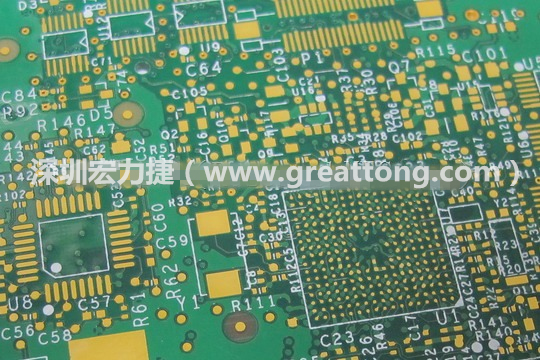

隨著電子產品越做越小,現在的電路板(PCB)尺寸也都被壓縮到最小的范圍內,以一支智能手機的平面尺寸來看,電池體積幾乎佔了3/5強,而剩下的才是留給電路板的空間,連帶的PCB上面原本應該被絲印白漆(Silkscreen)印刷出來零件參考位置(CRD, Component Reference Designator)也大多被拿掉了,大家的公司都是如何面對拿掉CRD之后的維修困境呢?

PCB上面的CRD主要用途有:
? 可以作為SMT打件時的位置參考,SMT的人員或QC通常會目檢打在電路板上的零件與BOM表是否一致,有CRD就可以方便檢查零件是否正確。
? 維修部的維修人員依據線路圖(schematic)檢查不良線路及零件時需要檢測特定零件是否損壞,CRD可以讓修理人員在電路板上快速找到可能有問題的電子零件。

就深圳宏力捷目前的了解,大部分公司在空間局限的情況下,那些密密麻麻的電阻、電容的CRD通常就不會再被絲印出來以節省空間,不過下面深圳宏力捷列出一些主要零件還是希望可以絲印出其CRD,至少可以讓大部分人在討論電路板時知道哪顆零件具體在那個位置:
? IC零件。比如說CPU、SRAM、DDR、PMIC這些重要IC零件。
? Connector聯接器。比如說一些外接的聯接器(電源插座、網路孔、電話孔、USB連接器)、板對板連接器(B2B connector)等零件。
? 其他零件依照重要程度選擇列印或不列印其CRD。

為了解決維修部尋找電路板上零件的問題,我們會特別制作一些有CRD相對應位置的文件給維修部人員修理電路板時對照著使用,如果可以的話, 用透明菲林(Film)把CRD位置圖用1:1比率印出來給維修部來覆蓋在電路板上來對應可以最方便使用。

另外,如果可以讓每個修理員配備一臺可以打開Gerber的電腦更好,這樣修理員就可以使用Gerber來搜尋零件,還可以對應知道每顆零件在那個位置。

至于市場上面的板子如果有問題,現在大多不修板子了,直接換一片新的板子比較快。如果非得修理不可,也可以把前面提到標示有CRD相對應位置的文件給市場去做修理的對應。
